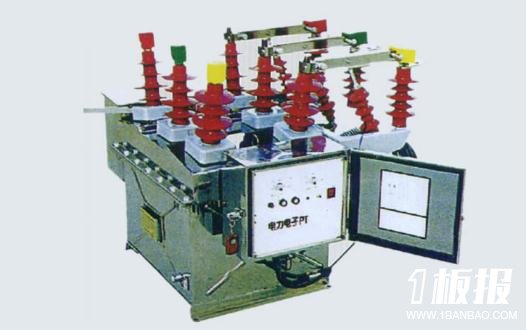

真空断路器的作用-真空断路器是什么?

真空断路器的作用-真空断路器是什么?

真空断路器的作用

真空断路器处于合闸位置时,其对地绝缘由支持绝缘子承受,一旦真空断路器所连接的线路发生永久接地故障,断路器动作跳闸后,接地故障点又未被清除,则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受;各种故障开断时,断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。因此,真空间隙的绝缘特性成为提高灭弧室断口电压,使单断口真空断路器向高电压等级发展成为目前研究方向。

真空断路器的作用有:

1、触头开距小,10KV真空断路器的触头开距只有10mm左右,操作机构的操作功就小,机械部分行程小,其机械寿命就长。

2、燃弧时间短,且与开关电流大小无关,一般只有半周波。

3、由于疏通在开断电流时磨损量较小,所以触头的电气寿命长,满容量开断达30-50次,额定电流开断达5000次以上,噪音小适于频繁操作。

4、熄弧后触头间隙介质恢复速度快,对开断近区故障性能较好。

5、体积孝重量轻,适用于开断容性负荷电流。

由于其优点很多,所以广泛应用于变电站中,目前型号主要有:ZN12-10型、ZN28A-10型、ZN65A-12型、ZN12A-12型、VS1型、ZN30型等。

真空断路器工作原理

“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是真空而得名,其具有体积孝重量轻、适用于频繁操作、灭弧不用检修的优点,因此在配电网中应用较为普及。真空断路器工作原理并不复杂:

1、阴极引起的击穿:

在强电场下,由于场发射电流的焦耳发热效应,使阴极表面突出物的温度升高,当温度达到临界点时,突出物熔化产生蒸汽引起击穿。

2、阳极引起的击穿:

由于阴极发射的电子束,轰击阳极使某点发热产生熔化和蒸汽而发生间隙击穿。产生阳极引起击穿的条件与电场提高系数和间隙距离有关。

此外,真空断路器的回路电阻是影响温升的主要热源,而灭弧室的回路电阻通常要占真空断路器回路电阻的50%以上。触头间隙接触电阻是真空灭弧室回路电阻的主要组成部分,因为触头系统密封于真空灭弧室内,而产生的热量只能通过动、静导电杆向外部散热。

这些真空间隙的击穿机理表明,真空电极的材料与电极的表面状况对真空间隙的绝缘都是非常关键的因素。
