漏电开关的工作原理-漏电开关是什么?

时间:2018-06-22 11:32 作者:mj 点击:

漏电开关的工作原理-漏电开关是什么?

漏电开关的工作原理-漏电开关是什么?

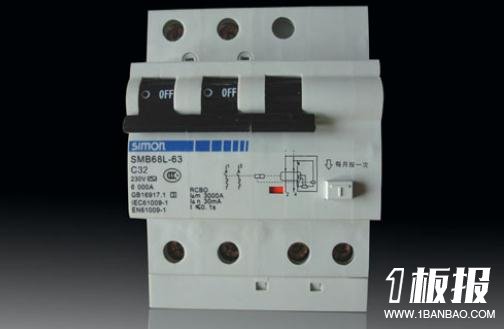

漏电开关的简介

漏电开关,主要用于防止漏电事故的发生,其开关的动作原理是:在一个铁芯上有两个绕组,主绕组和副绕组。主绕组也有两个绕组:分别为输入电流绕组和输出电流绕组。无漏电时,输入电流和输出电流相等,在铁芯上二磁通的矢量和为零,就不会在副绕组上感应出电势,否则副绕组上就会感应电压形成,经放大器推动执行机构,使开关跳闸。

相漏电开关是三相四线制是现今普遍采用的,三根火线(红、绿、黄),一根零线(蓝),三根火线之间的电压是380伏,每根火线对零线间的电压是220伏。单相的漏电开关一般接线处,写着左零右火,按照接就好了。不管三相还是单相的漏电开关都是:上面进线,下面出线。

一般按试验按钮就足以检测是否漏电了,漏电保护器的原理是检测交流电从火线到零线的一进一出电流是否一致来判断是否动作跳闸的。

漏电开关的工作原理

漏电保护开关的动作原理是:在一个铁芯上有两个组:一个输入电流绕组和一个输出电流绕组,当无漏电时,输入电流和输出电流相等,在铁芯上二磁通的矢量和为零,就不会在第三个绕组上感应出电势,否则第三绕组上就会感应电压形成,经放大去推动执行机构,使开关跳闸。

在上述UPS前面加漏电保护开关,尽管UPS无漏电现象,但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零,于是就出现了类似漏电的假象,使漏电保护器频繁跳闸。

漏电将火线\零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣。原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路。
