小型断路器的简介

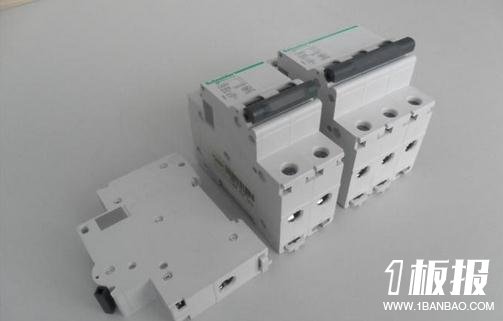

小型断路器(英文名称:MiniatureCircuitBreaker)又称微型断路器(MicroCircuitBreaker),这种断路器适用于交流50/60Hz额定电压230/400V,额定电流至63A线路的过载和短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。

小型断路器具有结构先进、性能可靠、分断能力强、外型美观小巧等特点,主要用于交流50HZ或60HZ,额定电压400V以下,额定工作电流为63A以下的场所。作办公楼、住宅和类似的建筑物的照明、配电线路及设备的过载和短路保护之用,亦可作为线路不频繁通断操作与转换之用。主要用于工业、商业、高层和民用住宅等各种场所。

断路器的工作条件:

1、周围空气温度上限值不超过+40℃,下限值不低于-5℃,且24h的平均温度值不超过+35℃;

2、安装地点的海拔不超过2000m;

3、大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以允许有较高的相对湿度,例如在+20℃时达90%,对由于温度变化偶尔产生的凝露应采取适当的措施;

4、污染等级:2级。

小型断路器的工作原理

小型断路器是由手柄、脱扣机构、接触装置、接线座、双金属片、调整螺丝、电磁螺线管、灭弧室和引弧板和外壳组成的。其工作原理为:

断路器的过载保护功能的实现是利用双金属随着温度升高而定向按规律弯曲的原理,小型断路器闭合后在正常工作状态下,内部的双金属片因其上通过一定的电流而发热,两片金属的热膨胀系数不同而导致弯曲。

正常电流(1.13In)弯曲角度不大,因此推力不足以使脱扣机构脱扣,当线路出现一般性过载时,当达过载电流(1.45In),双金属片弯曲角度较大而触动脱扣机构中的杠杆,推力足以推动脱扣机构,从而使小型断路器脱扣起到了超负载保护的作用。

流过小型断路器的电流大小不同,双金属片产生的弯曲程度也不同。在线路的一般性过载时,由于过载电流不太大,断路器脱扣时间一般较长。在现行GB10963.1-2005标准的时间一电流特性中规定了过电流脱扣电流是额定电流的1.45倍,脱扣时间应是在1个小时内。
