电磁继电器的工作原理-电磁继电器的应用

电磁继电器的工作原理-电磁继电器的应用

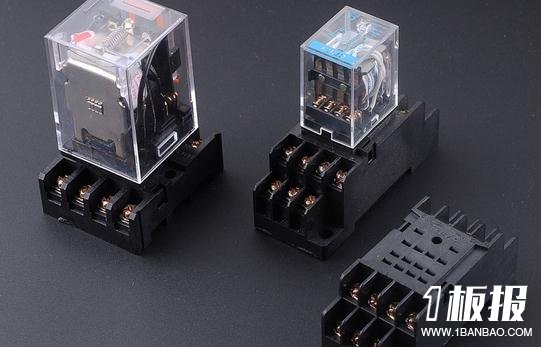

电磁继电器的简介

电磁继电器是由电磁铁、衔铁、弹簧片、触点等组成的,其工作电路由低压控制电路和高压工作电路两部分构成。电磁继电器还可以实现远距离控制和自动化控制。

如图所示,A是电磁铁,B是衔铁,C是弹簧,D是动触点,E是静触点。电磁继电器工作电路可分为低压控制电路和高压工作电路组成。

控制电路是由电磁铁A、衔铁B、低压电源E1和开关组成;工作电路是由小灯泡L、电源E2和相当于开关的静触点、动触点组成。连接好工作电路,在常态时,D、E间未连通,工作电路断开。用手指将动触点压下,则D、E间因动触点与静触点接触而将工作电路接通,小灯泡L发光。

闭合开关S,衔铁被电磁铁吸下来,动触点同时与两个静触点接触,使D、E间连通。这时弹簧被拉长,观察到工作电路被接通,小灯泡L发光。断开开关S,电磁铁失去磁性,对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置,动触点与静触点分开,工作电路被切断,小灯泡L不发光。

电磁继电器的应用

电磁继电器可以通过低电压、弱电流控制高电压、强电流电路,还可实现远距离操纵和生产自动化,在现代生活中起着越来越重要的作用。它的应用很广泛,具体表现为:

1、家用电器

空调继电器主要用于控制压缩机电动机、风扇电动机和冷却泵电动机,以执行相关的控制功能。

2、汽车领域

比较常见的继电器有:启动电动机的启动继电器、嗽叭继电器、电动机或发电机断路继电器、充电电压和电流调节继电器、转变信号闪光继电器、灯光亮度控制继电器以及空调控制继电器、推拉门自动开闭控制继电器;玻璃窗升降控制继电器。

3、工业控制继电器

主要的控制功能由通用交流继电器完成。通常由按纽或限位开关驱动继电器。继电器的触点可以控制电磁阀、较大的启动电机以及指示灯。

电磁继电器的工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等构成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
